当我们提到3D打印，脑海中浮现的往往是一个零件逐层成形的过程，但最终产品的质量，不仅取决于打印设备和工艺参数，还往往与一个最容易被忽略的因素密切相关——粉末本身的品质。

简单来说，原料颗粒是圆是扁，表面是否光滑，以及不同颗粒的尺寸是否均匀等等，这些肉眼难以观察的细节，可能影响粉末的铺展、堆积和熔化过程，也关系到打印件的成形质量。因此，表征3D打印用粉是成型前不可或缺的一环。

扫描电子显微镜是检测3D打印原料时需要用到的非常重要的微观表征工具。它就像一双能够深入微观世界的眼睛，让我们看到金属粉末颗粒的形状、表面纹理以及细微结构。

一、为什么要用扫描电镜观察？

显微镜可以用于物体形貌的观测，主要包含光学显微镜和电子显微镜两种。二者的主要区别在于成像介质不同，光学显微镜主要利用可见光成像，而扫描电镜利用聚焦电子束与样品相互作用产生的信号成像。与普通的光学显微镜相比，扫描电镜通常具有更高的景深和更强的微观细节呈现能力，特别适合观察尺寸较小、形貌复杂的金属颗粒。光学显微镜利用可见光成像，其分辨能力受到光波衍射的限制，理论分辨率通常在约200 nm左右。与之不同的是，扫描电镜利用电子束与样品相互作用成像，电子的德布罗意波长远短于可见光，因此电子显微镜具备更高分辨率的物理基础，因此，更可以呈现样品表面纹理及微小附着物等细节。

图1 光镜（左）与电镜（右）

二、表征3D打印用粉重点需要观察哪些部分？

原料粉磨的实际状态能够帮助研究人员和工程技术人员更直观地认识粉末特征，为原材料评价、工艺优化和质量控制提供参考。其中，高质量的3D打印粉体不仅要自身品质好，还要适合特定的打印工艺，并且能够稳定地打印出符合要求的产品。那在实际生产时，工程师更关注粉体的哪些品质呢？

1、颗粒球形度

在许多金属粉末床熔融3D打印工艺中，近球形粉末通常具有较好的流动性，有利于粉末铺展和均匀堆积。但实际粉末很难做到颗颗都是完美的球体。通过扫描电镜，可以观察颗粒的圆整程度，以及是否存在明显的拉长、扁平或不规则形貌。理想的粉末通常具有较高的球形度，颗粒轮廓相对规则，如果粉末中存在较多不规则颗粒，表面可能有棱角或凹凸，颗粒之间容易发生机械咬合，可能相互卡住，使粉层不够均匀。

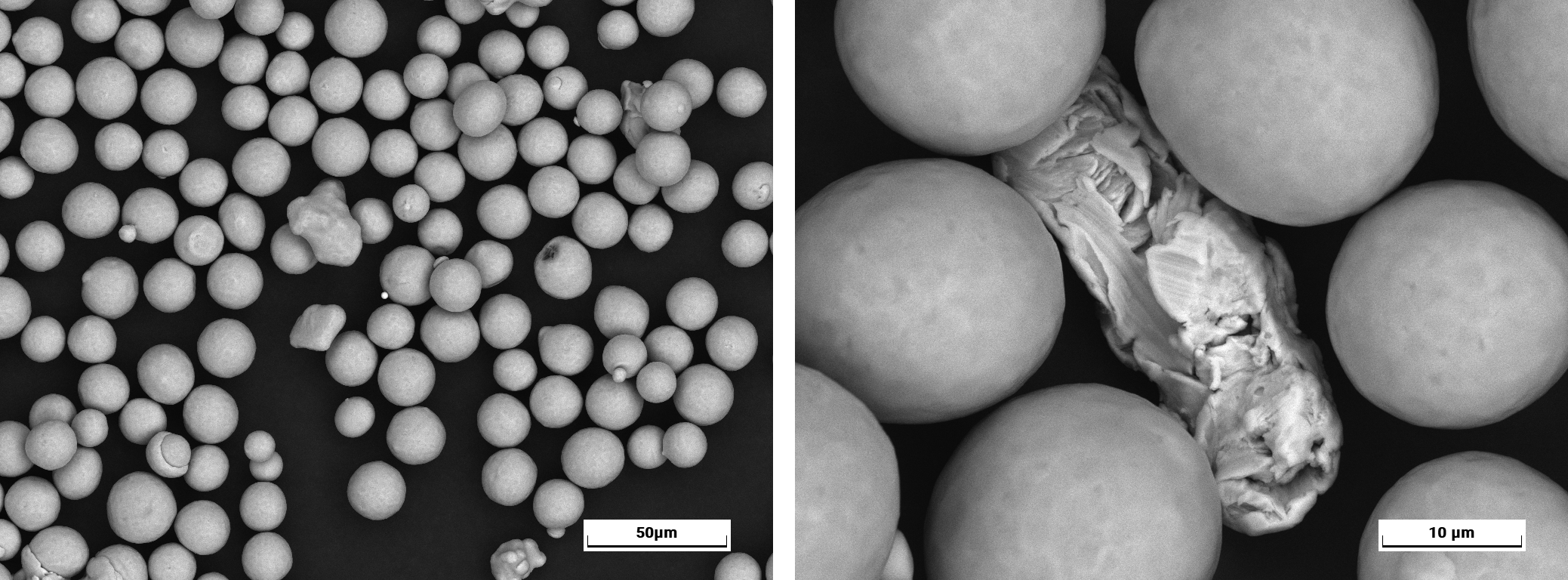

图2 规整颗粒与异形颗粒

2、卫星颗粒

观察金属粉末时，工程师通常会观察并统计一种很独特的粘连结构，即较大的颗粒表面附着着一些细小颗粒，这类结构通常被称为“卫星颗粒”。主要是在气雾化制粉过程中，不同尺寸的液滴或半凝固颗粒发生碰撞并黏附形成的。理想的粉体需要尽量减少或规避卫星颗粒的存在，防止对对原料流动性和铺粉均匀性产生影响。

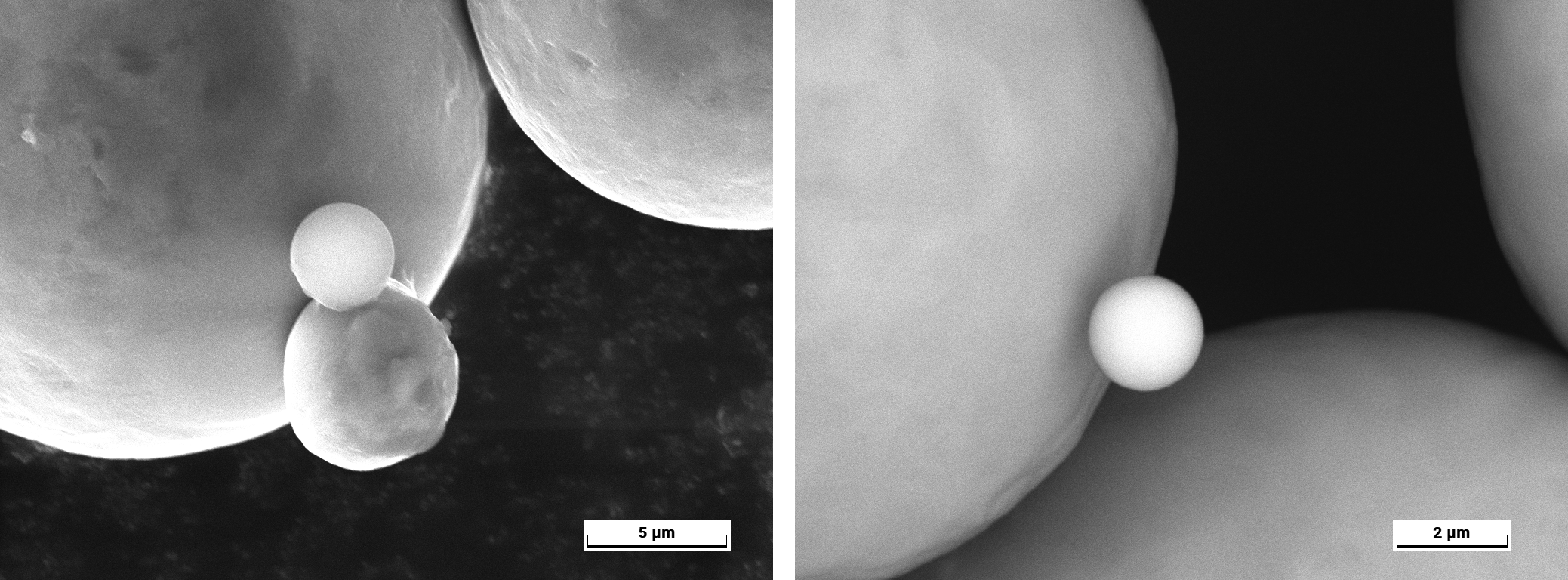

图3卫星球电镜图

3、表面状态

粉末表面的凹坑、纹理和局部附着结构，可能与制粉方式、凝固过程或后续处理有关。不同工艺制备的粉末，其表面特征可能存在明显差异。表面状态的改变也会影响原料的流动、铺展、传热、熔融、界面结合以及最终零件的缺陷分布。

因此，在实际生产过程中，工程师会更加关注颗粒表面是否存在凹坑、纹理或附着物等。

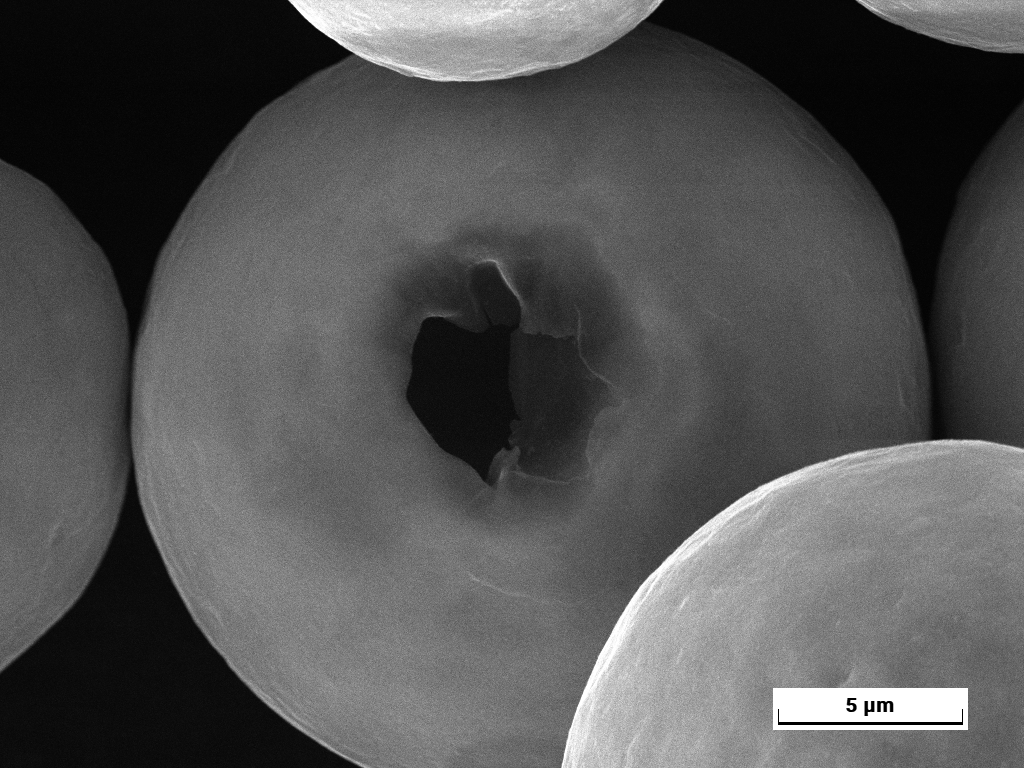

图4表面缺陷电镜图

4、粒径及其分布

粒径代表单个颗粒的尺寸，球形颗粒直接用直径表示，不规则颗粒可计算等效圆直径表示，通常情况下，受粉末制备工艺、参数及后处理方法等因素的影响，同一批粉末中会出现由不同尺寸颗粒的组成情况，统计各个尺寸颗粒数量即为粒径分布情况，粒径分布是衡量制备工艺的一项重要指标。3D打印原料粉末的粒径分布不合理易造成局部粉末堆积、细粉团聚和粉末层厚度不均匀等问题，进而影响后续的熔融和凝固过程。

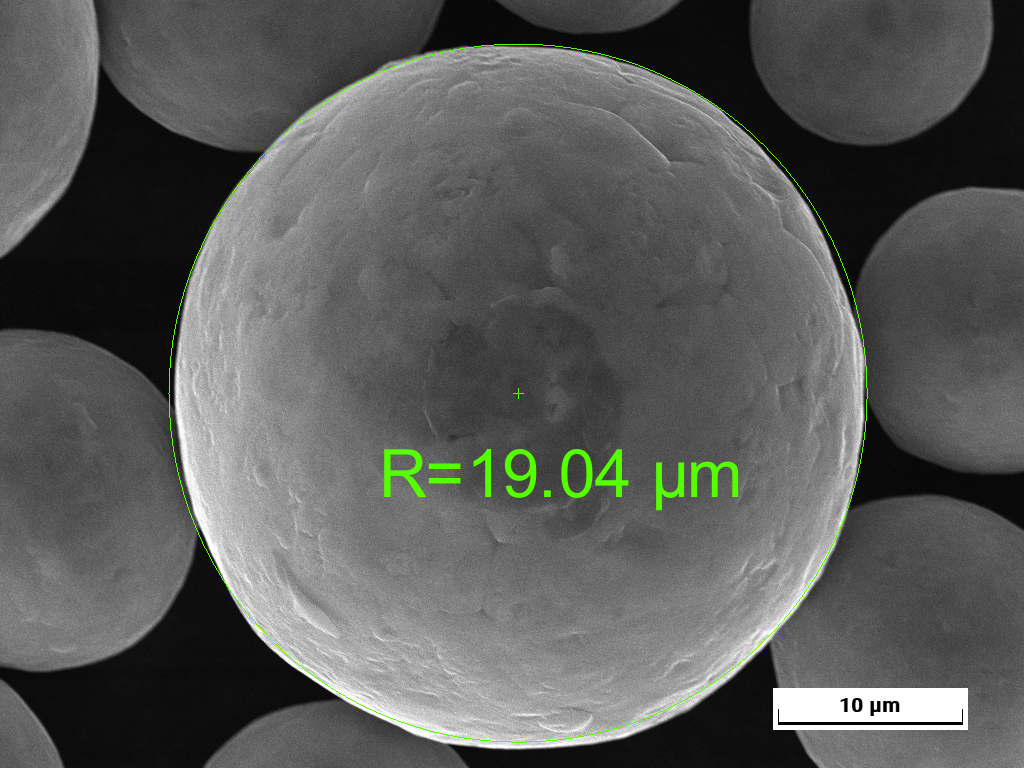

图5单颗原料粒径测试图

三、单个原料颗粒的状态如何能代表整体呢？

如果说SEM图像主要提供定性的形貌信息，那么统计分析能够将这些信息转化为可比较、可重复的定量指标，进一步帮助我们评判这一批次粉末的整体质量。

通过电镜图像的灰度差异，可以使用图像分析软件对颗粒的边界进行识别，测量具体尺寸，并完成批量统计。常见的分析指标包括颗粒数量、颗粒尺寸、粒径分布情况和球形度等，为评价粉末质量进而分析粉末特性与打印成形质量之间的关系提供实验依据。

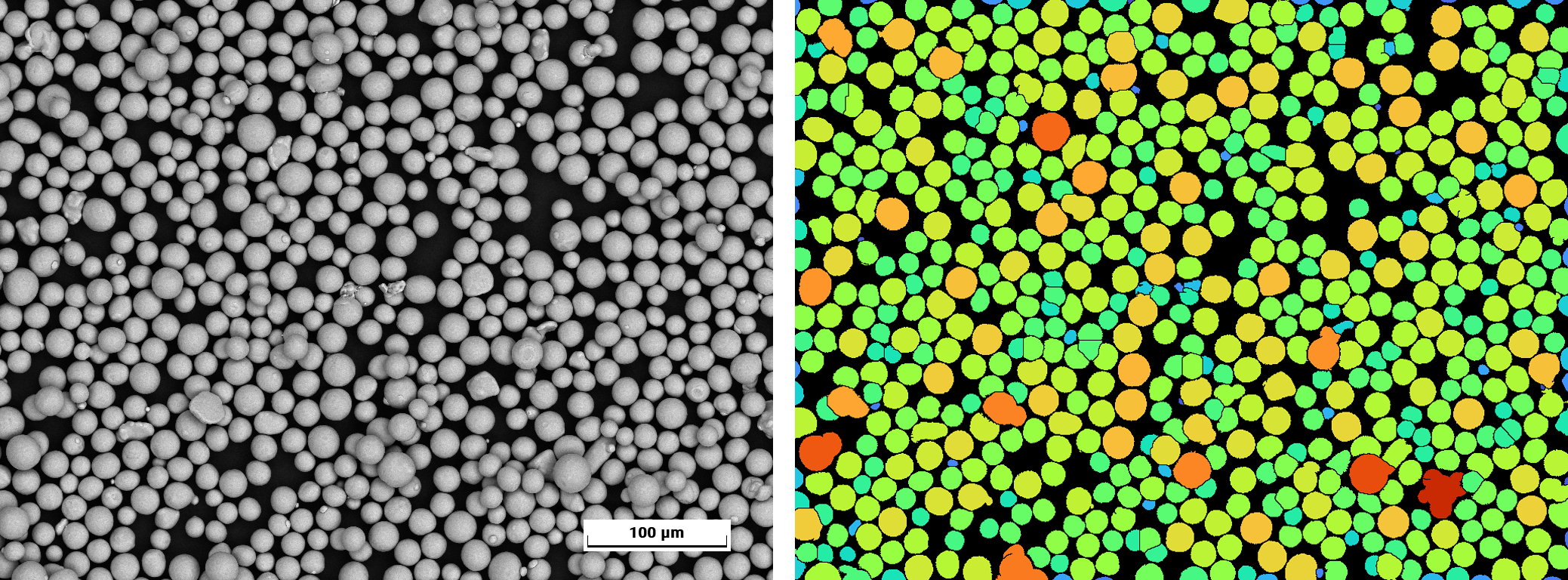

图6 颗粒度统计分布数据

扫描电镜帮助我们发现肉眼看不到的细节，将形貌观察与颗粒统计相结合，可以为3D打印原料粉末特征评价、工艺研究和质量分析提供有价值的微观依据。未来，随着增材制造对材料稳定性和零件性能要求不断提高，精细化的微观表征也将发挥越来越重要的作用。
