应用案例|扫描电镜,赋能氮化铝陶瓷研发与品质管控

文章来源:
发布时间:
2026-08-21
阅读次数:

近些年来,微电子技术飞速发展,对功率集成电路中基板材料的机械可靠性以及热导率等性能均提出了较高要求。氮化铝陶瓷因具有热导率高、热膨胀系数与硅接近、机械强度高、化学稳定性好及环保无毒等特性,已成为新一代散热基板和电子器件封装的理想材料。

应用案例|扫描电镜,赋能氮化铝陶瓷研发与品质管控

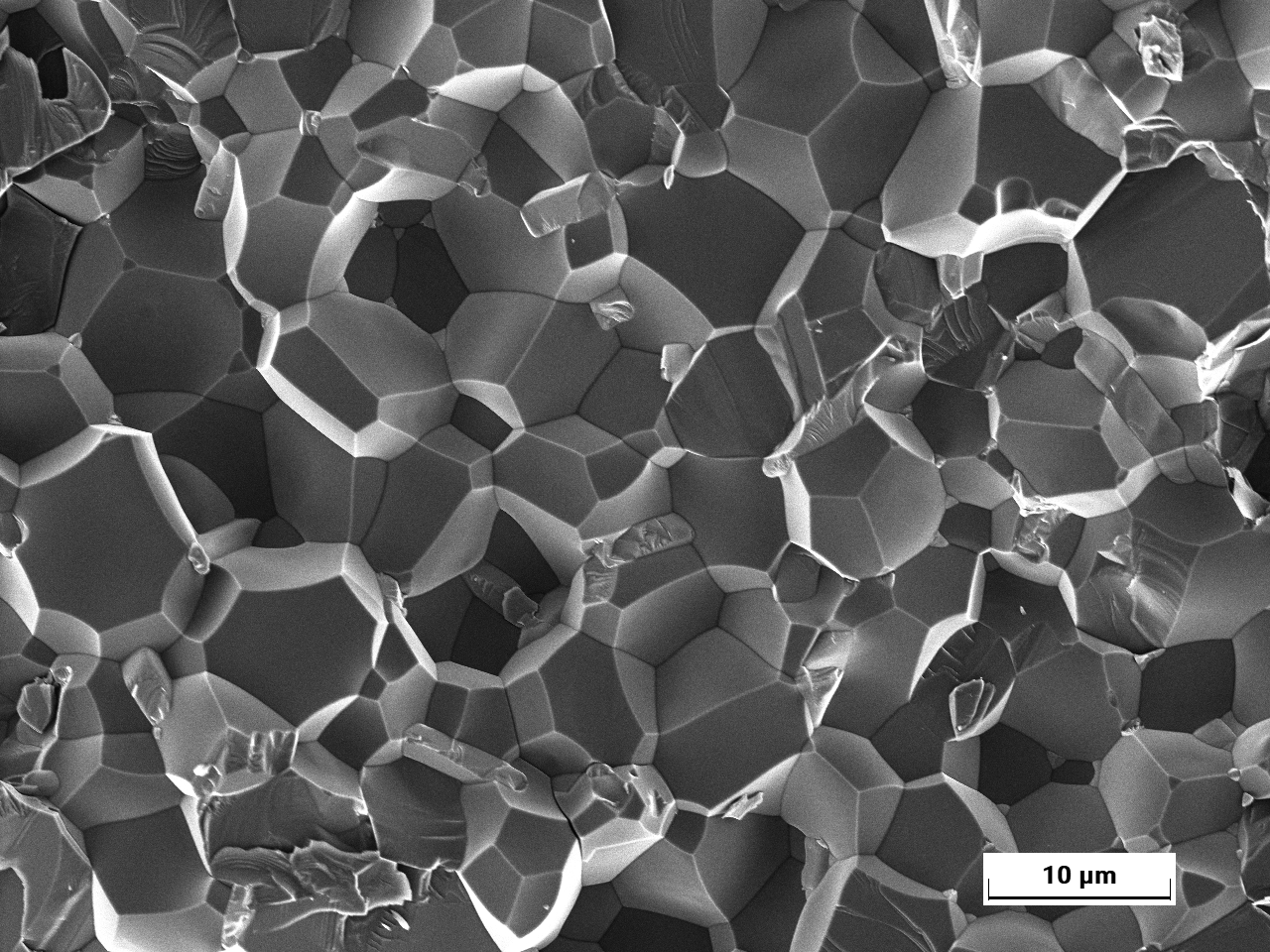

图1 氮化铝陶瓷基板(图片来源于网络)


氮化铝粉末是氮化铝陶瓷制备的主要原料,其自身特性及改性手段均会对氮化铝陶瓷的综合性能产生重要影响。扫描电子显微镜(SEM)具备超高分辨率、大景深、成像直观清晰等突出优势,为陶瓷粉体微观形貌分析、原料品质把控、成品质量监测提供关键依据,是研发与质量检测的核心利器。

应用案例|扫描电镜,赋能氮化铝陶瓷研发与品质管控

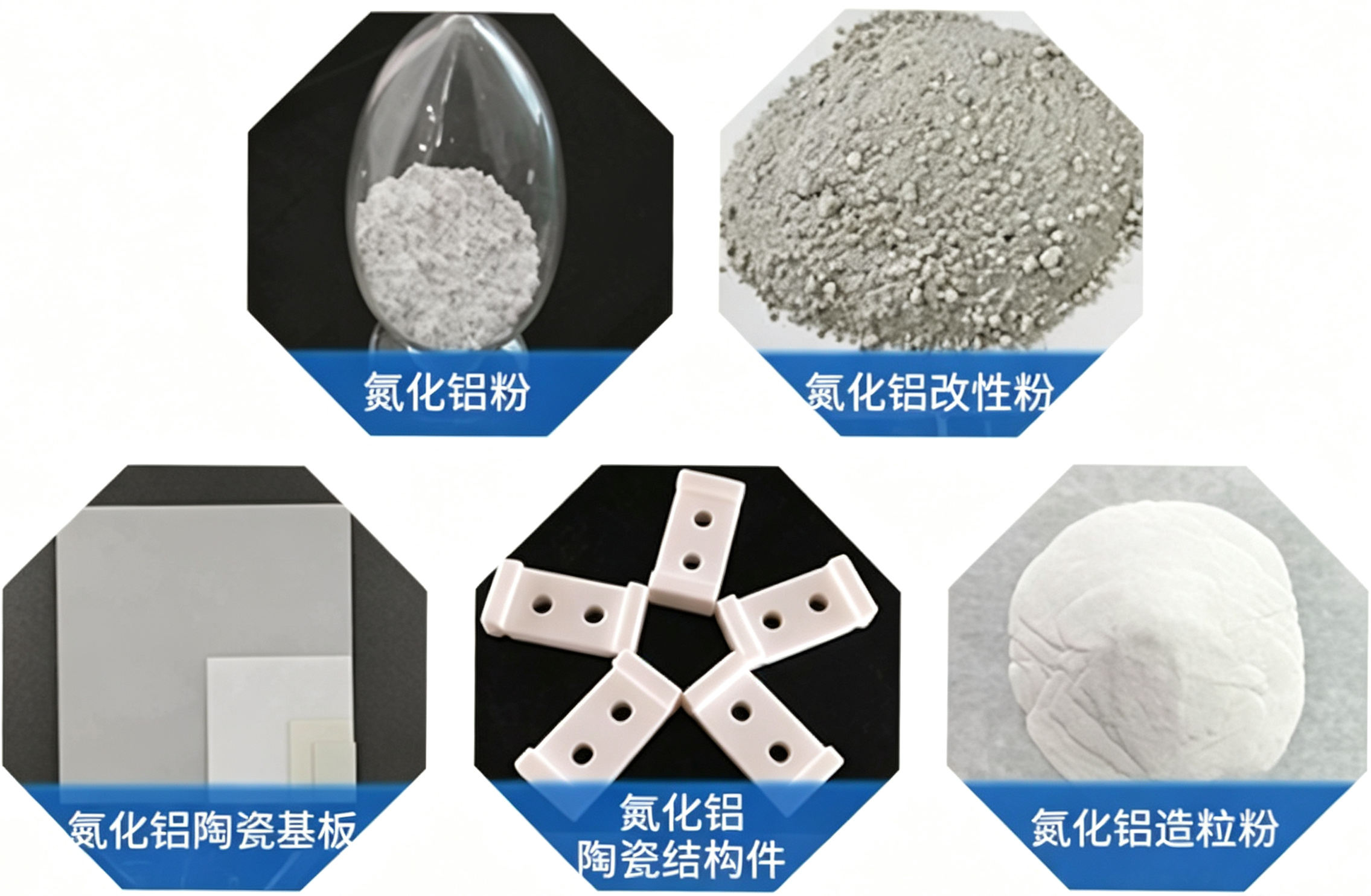

图2 氮化铝粉末及制品(图片来源于网络)


如何把控粉体的品质呢?

粉体颗粒尺寸、粒径分布以及团聚状态直接决定了烧结的致密性与稳定性。粒径偏大,比表面积小,烧结活性低,成品结构疏松、力学性能差;而粒径过细的粉体比表面积大,活性过高,极易团聚,直接导致烧结后内部产生大量缺陷,大幅降低陶瓷成品的致密性与稳定性。

应用案例|扫描电镜,赋能氮化铝陶瓷研发与品质管控

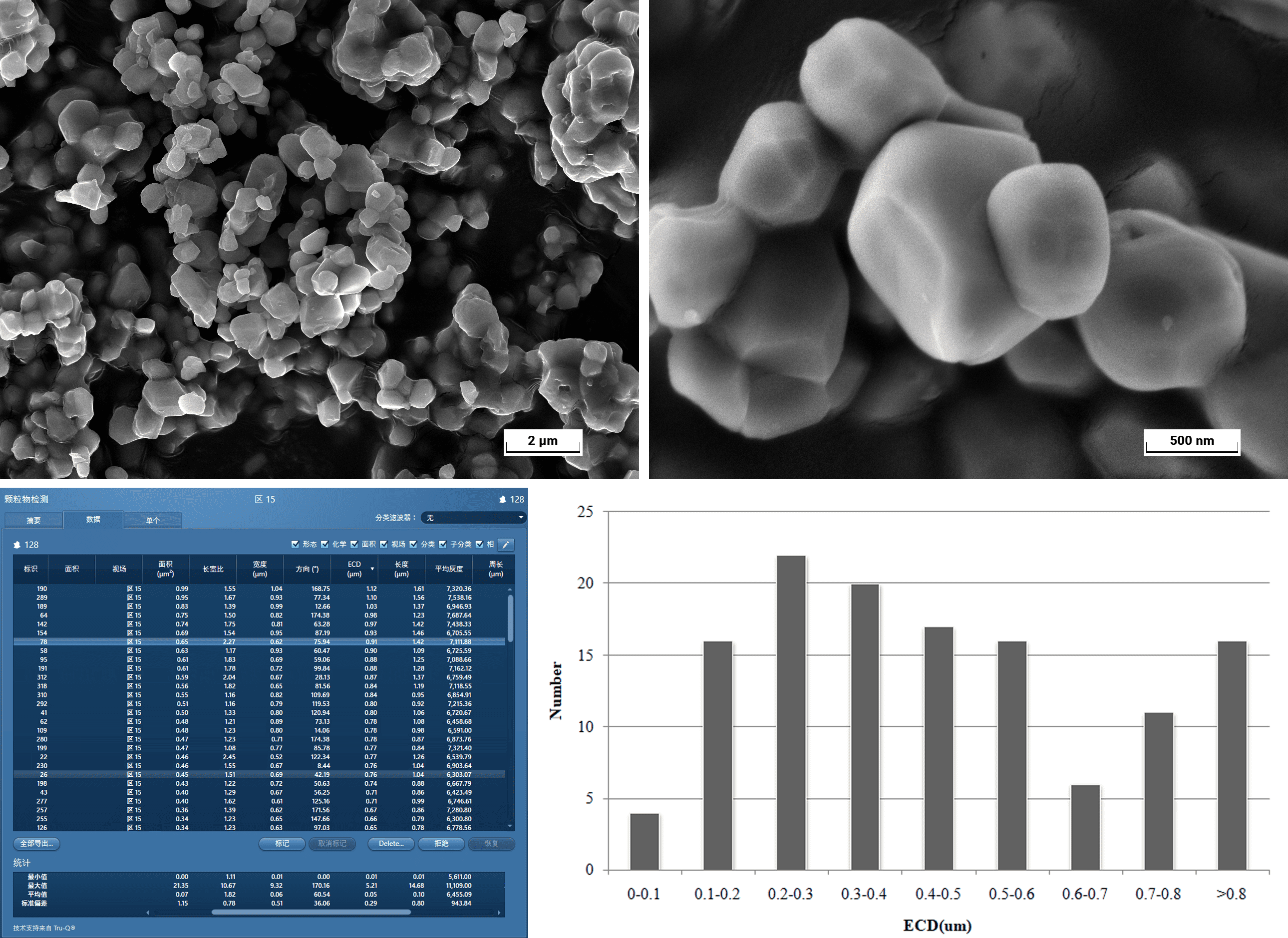

图3 粉体测试结果


如何把控成形陶瓷的质量?

实际应用中,致密度与结构稳定性欠佳的陶瓷材料容易发生断裂失效。借助扫描电镜对陶瓷断口开展失效分析,可直观观测断口区域原始颗粒的粒径分布均匀性、致密性以及断裂类型,进而厘清粉末粒度差异对材料性能的作用机理,是质量检测与工艺优化的指南针。

应用案例|扫描电镜,赋能氮化铝陶瓷研发与品质管控 应用案例|扫描电镜,赋能氮化铝陶瓷研发与品质管控 应用案例|扫描电镜,赋能氮化铝陶瓷研发与品质管控

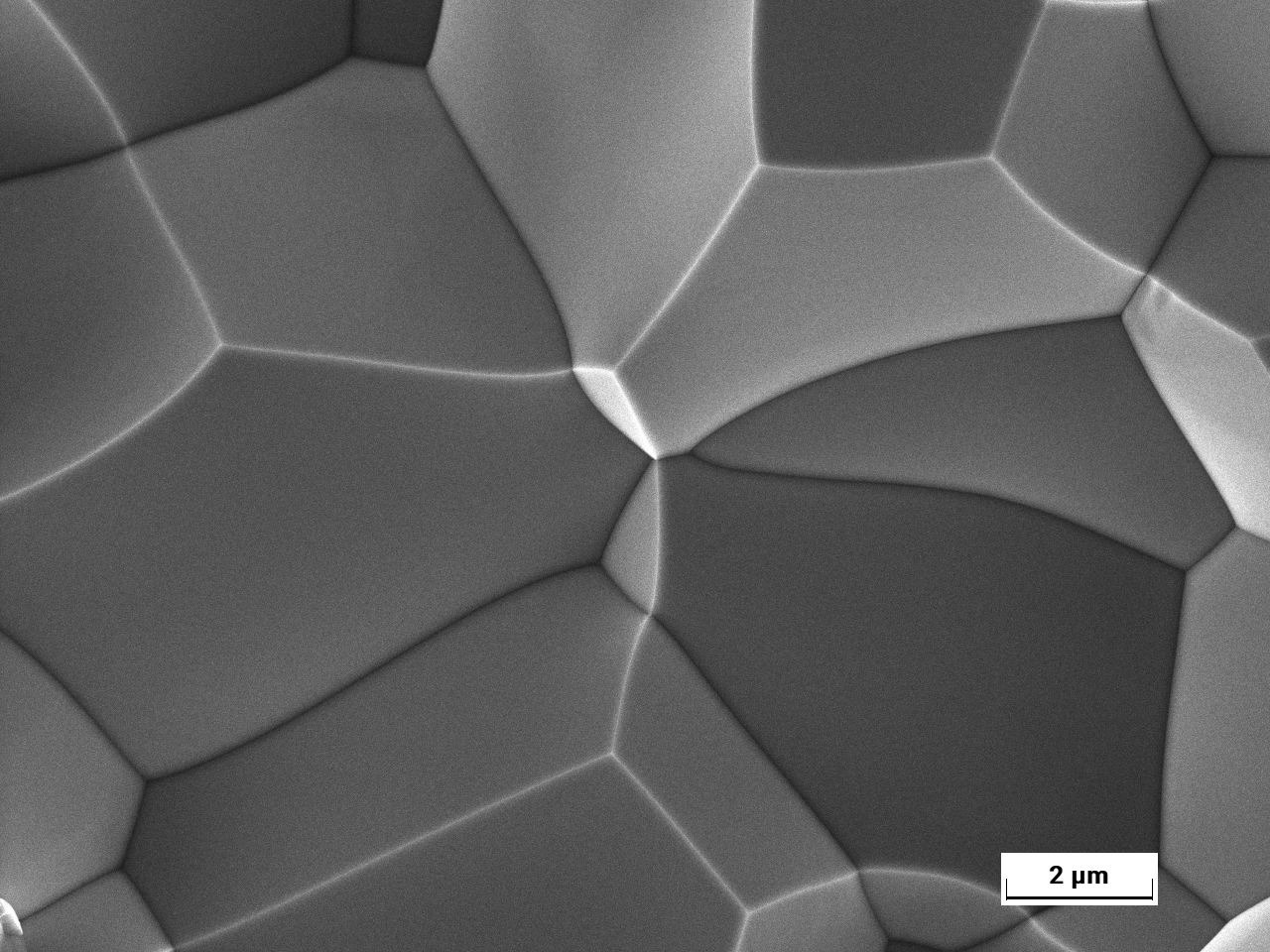

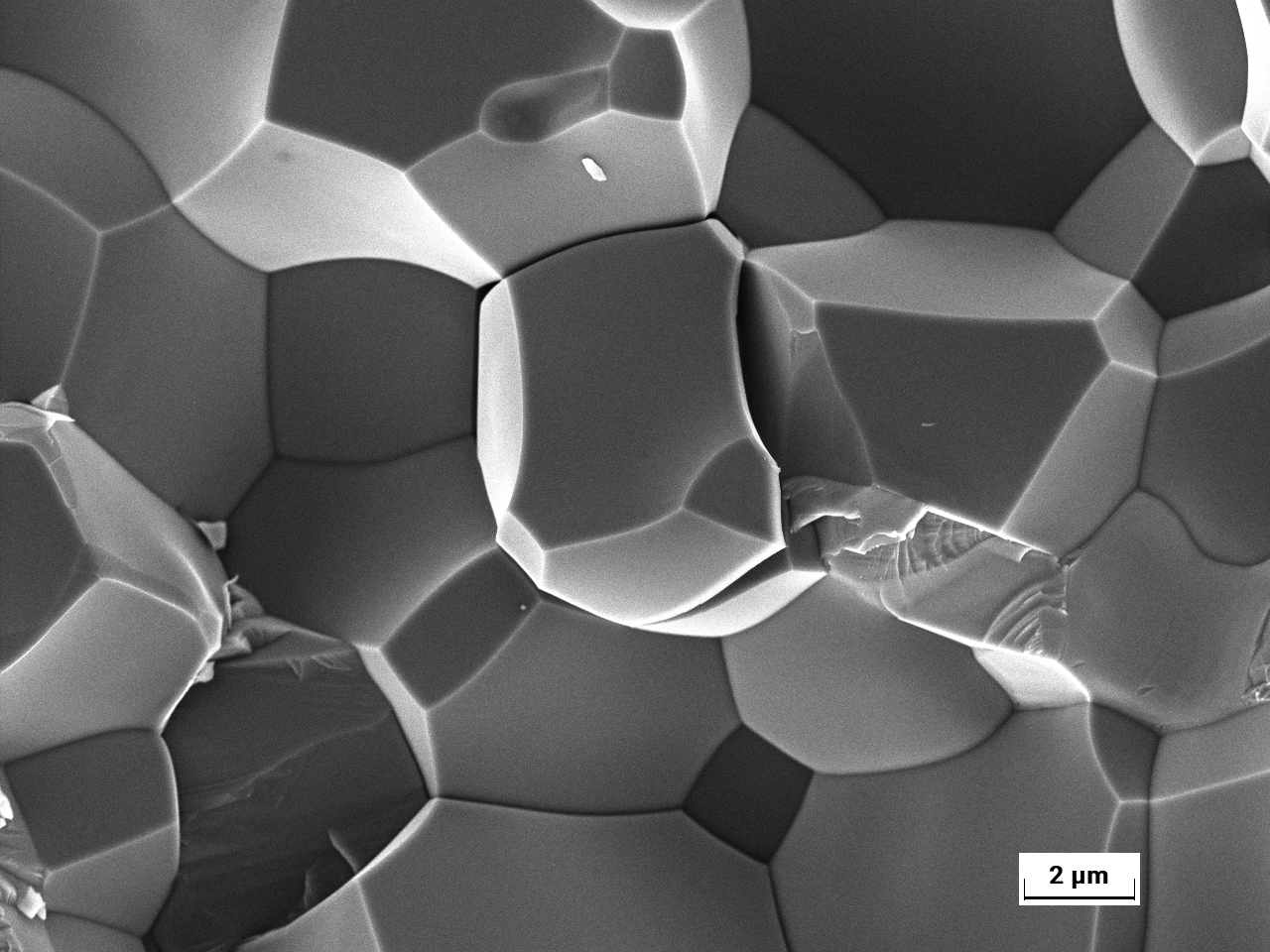

图4 失效表征结果


氮化铝陶瓷材料的实际应用

应用案例|扫描电镜,赋能氮化铝陶瓷研发与品质管控

图5 氮化铝陶瓷的应用(图片来源于网络)


1. 半导体与集成电路领域

半导体晶圆静电吸盘、陶瓷加热盘、真空载台、射频腔体、半导体测试基座。

2. 电子封装与功率器件领域

大功率IGBT、MOSFET、碳化硅器件、激光器、射频器件的散热基板。

3. 光电子与通信器件领域

高功率LED、紫外光源、激光二极管散热基座;5G/毫米波射频模块、微波器件封装载体。

4. 新能源与电力电子领域

新能源车载功率模块、储能变流器、充电桩功率单元基板。

5. 特种耐高温精密零部件领域

高温绝缘支座、真空装置绝缘构件、高温传感器基体。

扫描电镜通过对氮化铝粉体粒径、团聚、分散性的全方位质控表征,结合成品断口断裂机制与缺陷溯源分析,实现了从原料工艺到成品失效的全流程技术支撑,对氮化铝陶瓷高性能化、工艺稳定化、产品高端化发展具有重要的工程应用价值。
