一、 新能源锂离子电池的发展背景
能源自古以来就是人类生存和文明进步的根基与驱动力，发展风电、光伏等非化石能源是能源绿色转型的关键，但储能瓶颈制约其高效利用。锂离子电池凭借高电压、高比能量、长寿命等优势成为储能首选，应用已从消费电子扩展至新能源汽车；而新能源汽车的快速普及，对电池续航与安全提出更高要求，因此研发更高性能的锂离子电池对推动汽车发展至关重要。
二、 锂离子电池的结构与工作原理
2.1 电池结构
锂离子电池的核心组成部分包括正极材料、负极材料、隔膜以及电解液，几种常见类型锂离子电池的结构如图1所示：
1. 正极材料：产生锂离子，是决定电池电压、容量、能量密度、循环寿命的核心。目前商用的正极材料有磷酸铁锂、三元材料、钴酸锂、锰酸锂等。
2. 负极材料：负责接收、储存、释放锂离子，影响电池快充、循环稳定性和安全性。目前使用的负极材料有碳负极材料、硅负极材料、过渡金属氧化物和合金等。
3. 隔膜：物理隔离正负极，防止接触短路；同时允许锂离子自由通过，阻止电子穿过。隔膜的种类主要有多层复合隔膜、纳米纤维涂层隔膜、静电纺丝隔膜等。
4. 电解液：提供锂离子传输通道，决定离子导电性。目前常使用的电解液由LiPF6和有机添加剂组成，如碳酸二甲酯（DMC）、碳酸二乙酯（DEC）、碳酸甲乙酯（EMC）和碳酸甲丙酯（MPC）等。
图1：锂离子电池的结构示意图
2.2 工作原理
电池依靠锂离子在正负极之间的可逆嵌入与脱嵌来实现化学能和电能的相互转换。充电时，锂离子从正极材料晶格中脱嵌，经电解液穿过隔膜嵌入负极，电子则通过外电路同步流向负极，完成储能过程；放电时，锂离子从负极脱出并迁回正极嵌入晶格，电子经外电路从负极流向正极，对外输出电能。整个充放电循环中，锂离子仅在正负极之间往复迁移，不产生金属锂。以石墨为负极，LiCoO2为正极组装的二次电池为例，锂离子电池的工作原理如图2所示，电池反应表达式如下所示：
图2：锂离子电池的工作机理图
三、 扫描电镜（SEM）在锂离子电池正极材料的应用
锂离子电池正极材料是整个电池最核心、价值占比最高的关键组件，它不仅是锂离子的主要来源，更是决定电池电压、容量、能量密度、循环寿命、安全性与成本的决定性因素。在这里我们使用纳克微束场发射扫描电镜FE-2050T对磷酸铁锂、三元材料、钴酸锂和锰酸锂这四种常见的正极材料进行表征研究。
1. 磷酸铁锂（LFP）
图3为磷酸铁锂粉末，高压实的磷酸铁锂通过优化微观结构，可在相同体积下显著提升电池容量，成为了行业技术竞争的焦点。因具有良好的安全性能、较长的循环寿命和较低的成本等优点，LFP在电动汽车领域迅速崛起。

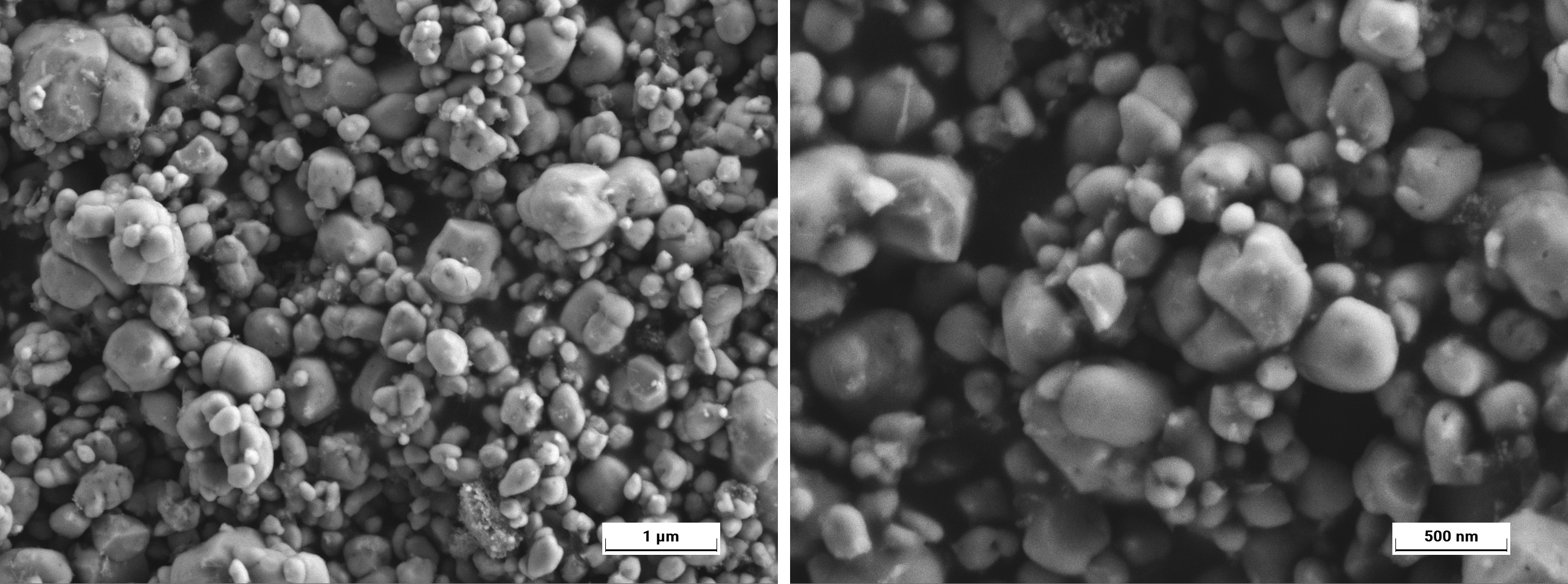

图3：磷酸铁锂（LFP）二次电子图像
2. 三元材料（NCM）
图4是单晶NCM材料，具有优异的循环寿命与热稳定性，颗粒粒径分布均匀，单晶结构可以有效抑制裂纹产生，降低高电压下的副反应，适用于数码类、笔记本电脑、动力工具等中高能量密度锂离子电池体系。

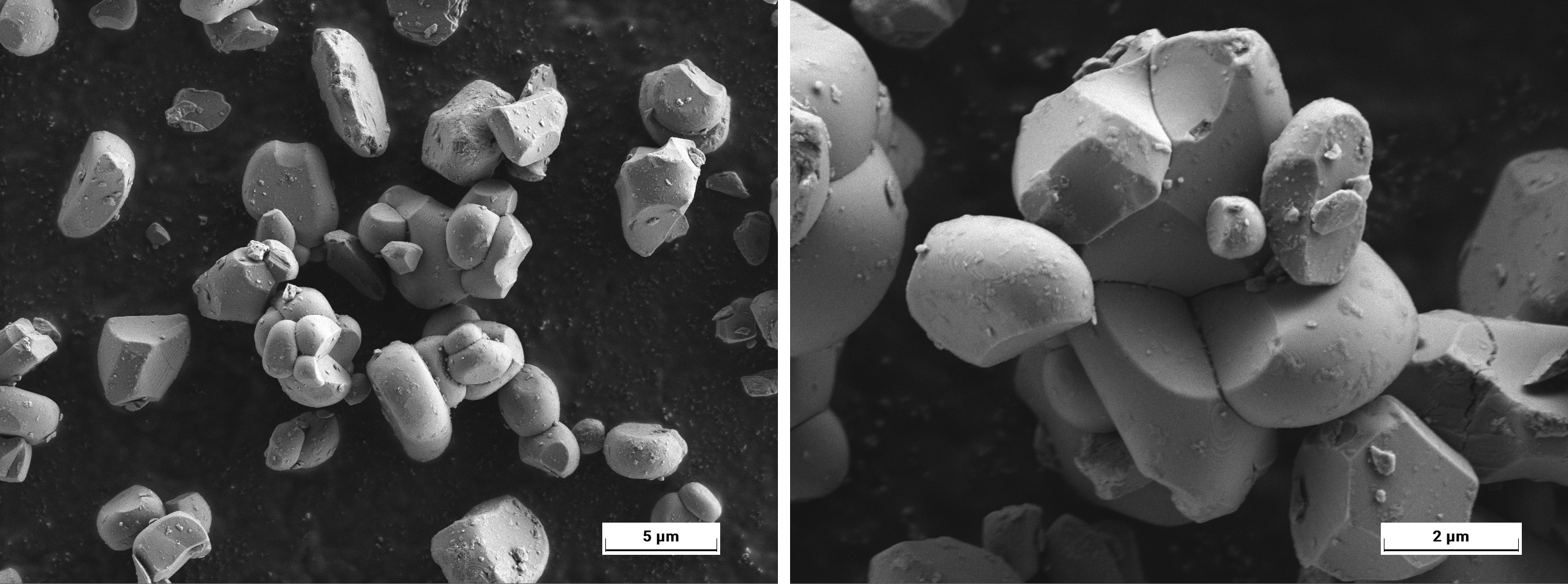

图4：三元材料（NCM）二次电子图像
3. 钴酸锂（LCO）
图5是钴酸锂正极材料，典型的大单晶结构，颗粒较大且较稳定，使用3kV的较低电压进行表面粗糙度与轮廓的快速表征，若要观察表面的掺杂和包覆痕迹，可切换至1kV的超低电压，减小电子束穿透深度。钴酸锂因其具备高压，高能量密度特点，非常适用于手机、无人机等对能量密度与稳定性要求极高的应用场景。

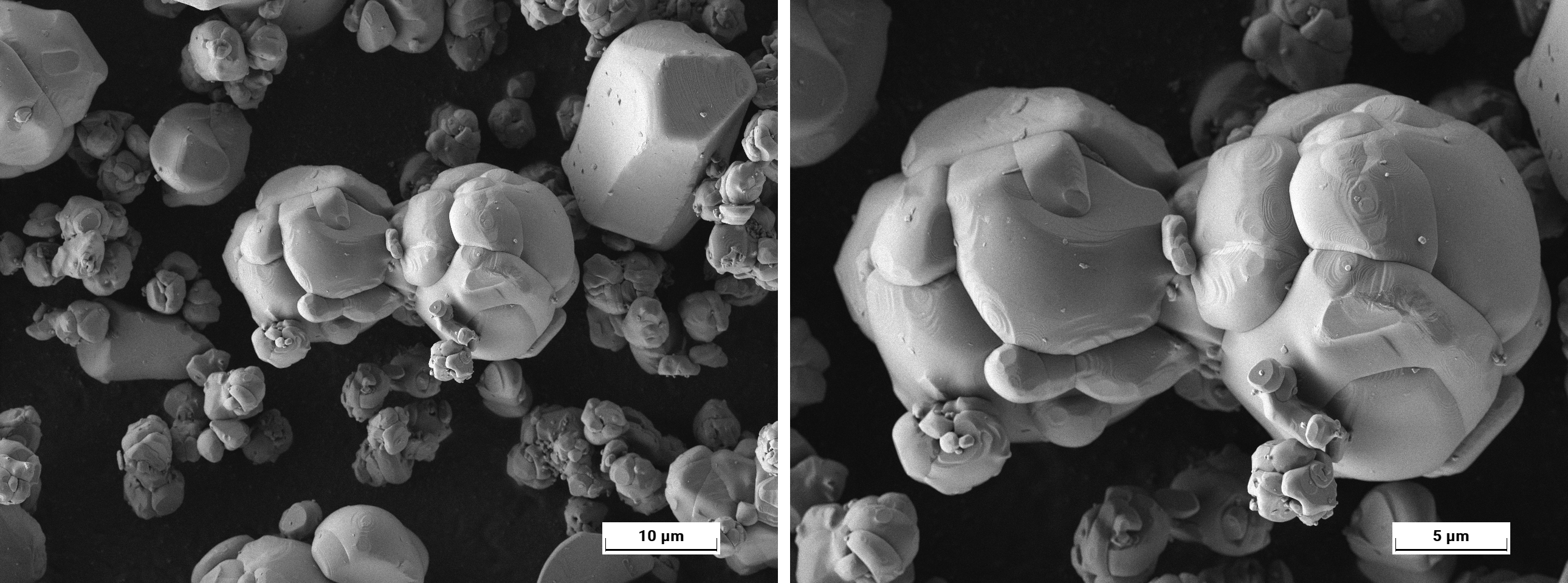

图5：钴酸锂（LMO）二次电子图像
4. 锰酸锂（LMO）
图6所示的这款锰酸锂材料具有典型的尖晶石结构，高倍率下容量保持率优异，循环性能稳定，高纯低杂质，适用于各类高性能锂离子电池，包括电子烟、电动工具、航模、移动电源等。

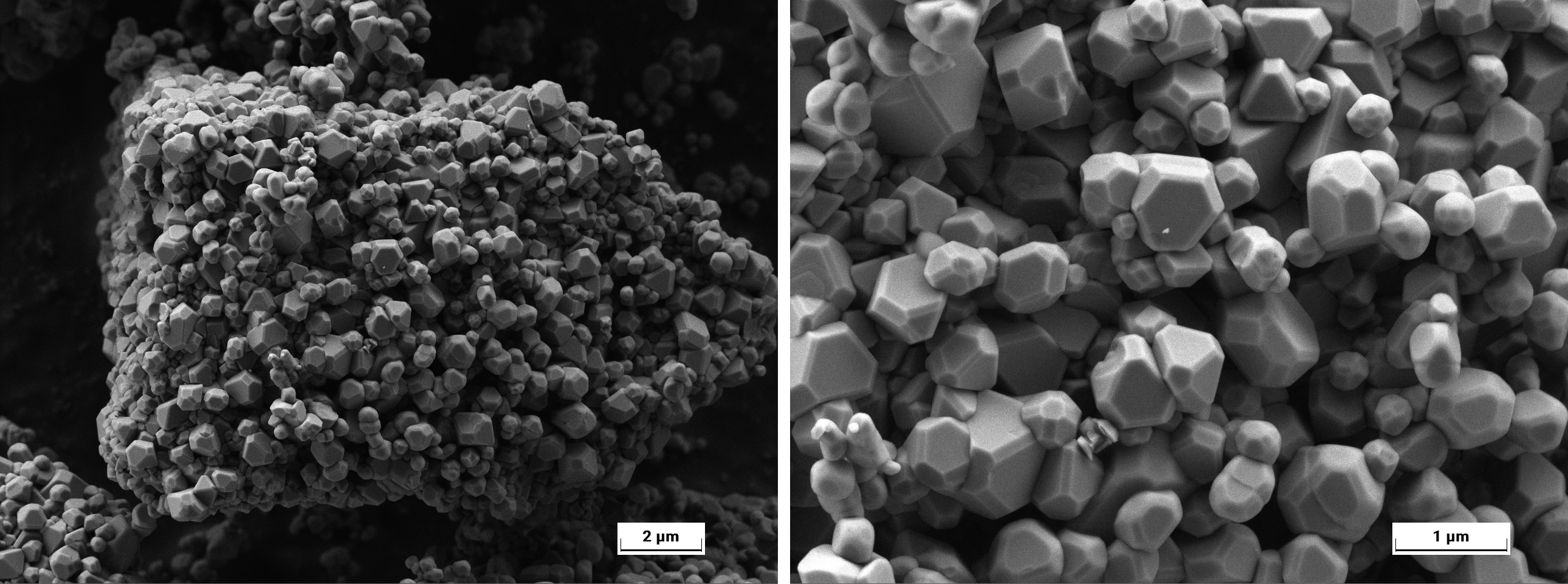

图6：锰酸锂（LMO）二次电子图像
测试总结：采用低电压小束流搭载镜筒内减速技术，可以轻松看到正极材料颗粒表面细节以及粒度分布状态。
四、仪器介绍
低电压高分辨场发射机型FE-2050T
分辨率：≤ 0.6nm @ 15kV；≤ 1.1nm @ 1kV；≤ 1.2nm @500V
放大倍数：×2 – ×2,000,000
电压范围：0.01 – 30kV，连续可调
束流大小：1pA – 400nA，连续可调
产品特点：
① 标配镜筒内减速技术，实现低电压超高分辨率成像；
② 超大视野模式，最大视野可达80mm，用于样品位置的精准定位；
③ 3D智能防碰撞系统，可直观显示腔室内探测器与样品台位置、预设样品尺寸，提前模拟样品台运动过程并在有碰撞风险时弹出警告，有效避免可移动硬件意外碰撞损坏显微镜；
④ 无极光阑，可实现束流的无级调节；物理位置固定，经过电子光学系统校准后，其位置不会因振动或机械公差而发生变化。
扫描电镜作为一种高效的微观分析手段，在电池材料研究中发挥着不可替代的作用，具备广阔的应用前景。随着电镜技术及多表征联用方法的不断进步，它将在下一代电池材料的研发与创新中承担更加重要的角色。
参考文献
[1] 林炜光. 钴酸锂正极材料原子与电子结构研究[D]. 中国科学院大学(中国科学院物理研究所), 2025.
[2] 潘彬. 动力锂离子电池正极材料锰酸锂的合成与改进研究[D]. 江南大学, 2024.
[3] 孙文斌.高压实磷酸铁锂正极材料制备与性能优化[J].中国石油和化工标准与质量,2025,45(24):121-123.
[4] Tarascon J M, Armand M. Issues and challenges facing rechargeable lithium batteries[J]. Nature, 2001, 414(6861): 359-367.
[5] Ould Ely T, Kamzabek D, Chakraborty D. Batteries safety: Recent progress and current challenges[J]. Frontiers in Energy Research, 2019, 7: 71.
