聚焦离子束电镜和扫描电镜的区别

文章来源:
发布时间:
2024-05-27
阅读次数:

在现代材料科学和纳米技术研究中,聚焦离子束电镜(FIB)和扫描电镜(SEM)是两种极为重要的微观分析工具。虽然它们在外观和应用上有诸多相似之处,但它们的工作原理、功能用途以及操作方式等方面存在显著差异。本文将深入探讨聚焦离子束电镜和扫描电镜之间的主要区别,帮助读者更好地理解这两种设备的特性及其适用范围。

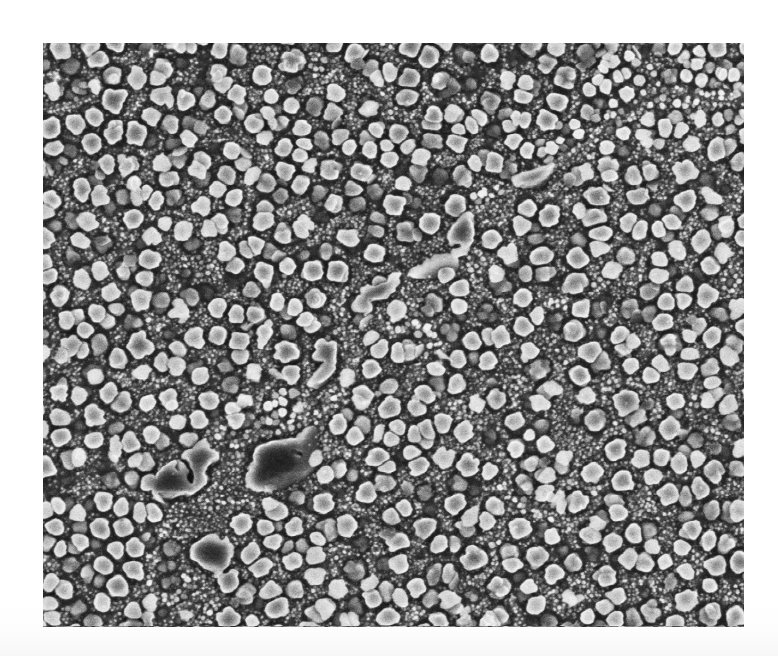

聚焦离子束电镜和扫描电镜的区别

一、工作原理的差异

首先,聚焦离子束电镜和扫描电镜本质的区别在于它们的工作原理。FIB使用一束聚焦的离子束,通常是镓离子,以极高的精度轰击样品表面。通过物理铣削的方式,FIB能够进行精细的切割、打磨或者注入材料。而SEM则是利用电子束扫描样品表面,电子与样品相互作用产生二次电子、背散射电子等信号,从而获得样品的表面形貌和成分信息。

二、分辨率和深度

其次,聚焦离子束电镜和扫描电镜在分辨率和分析深度上也有所不同。由于离子束的质量远大于电子束,FIB的分辨率通常低于SEM。但是,FIB的优势在于其分析深度较深,特别是在处理较厚或较硬的材料时,FIB可以提供更加深入的分析。相比之下,SEM虽然具有更高的表面分辨率,但其分析深度相对较浅,适合观察表面细微结构。

三、应用范围

第三点区别在于它们的应用范围。FIB主要用于材料的微观加工,如透射电镜样品的制备、电路编辑修复、以及三维重构等。它的强大之处在于可以在微米甚至纳米级别上切割和修改材料。而SEM则广泛应用于材料科学、生物学、医学等领域,用于观察和分析样品的表面形貌、尺寸测量和成分分析。

四、操作复杂性和成本

第四点,聚焦离子束电镜和扫描电镜在操作复杂性和成本方面也存在差异。FIB的操作相对复杂,需要专 业的技能和经验,同时设备的购置和维护成本也较高。而SEM则相对容易上手,且设备成本较低,这使得SEM在常规实验室中的应用更为普遍。

总结而言,聚焦离子束电镜和扫描电镜虽然同为显微镜家族的重要成员,但它们的工作原理、分辨率和深度、应用范围以及操作复杂性和成本等方面存在显著区别。FIB以其在材料加工和深层次分析方面的优势,成为纳米技术领域不可或缺的工具。而SEM则以其高分辨率和广泛的应用场景,成为科学研究中比较常用的表面分析手段。了解这些差异,可以帮助科研人员和工程师根据具体的研究需求和预算限制,选择比较合适的微观分析工具。
